、 主要技術參數及性能

① 模具最大尺寸……………………………BLX-S80型850×600×400mm

                                     BLX-S70型700×500×300mm

② 砂芯最大重量…………………………… BLX-S80型45kg

BLX-S70型28kg

③ 合模缸行程………………………………BLX-S80型2×550mm

  BLX-S70型2×400mm

④ 模板開合尺寸……………………………300-800mm

⑤ 芯盒加熱方式……………………………電加熱

⑥ 加熱最大功率……………………………BLXS-S80   45KW

                                   BLXS-S70  30KW

⑦ 頂芯方式……………………定模彈簧頂芯、動模反頂桿頂芯

⑧ 壓縮空氣供氣壓力………………………0.5-0.7mpa

⑨ 操作方式…………………………………手動

、自動

⑩ 使用芯砂種類……………………………酚醛樹脂覆膜砂

? 模具溫度控制……………………………數顯可調

? 設備最大尺寸…………    BLX-S80型 4755*2100*2955mm

BLX-S70型 4250*2000*2555mm

? 設備最大重量……………………………BLX-S80型2545kg

BLX-S70型1500kg

? 分型方式…………………………………垂直分型

? 加砂方式…………………………………自動定量加沙

? 模具安裝方式………左右為動模

、中間定?div id="jfovm50" class="index-wrap">？梢淮紊渲?副模具

二、機器的用途

BLX-S型射芯機是采用覆膜砂制芯

，適用于熱芯盒

。射芯機的特點是應用兩根導柱，開合模垂直分型

，同時安裝兩副不同的模具

，中間固定架可以雙面安裝定模，左右開合模（相當于雙模架）

。射芯機廣泛應用于鑄造行業中

，用射芯機制造的型芯尺寸精確，表面光潔

。射芯機工作原理是將以液態或固態熱固性樹脂為粘結劑的芯砂混合料射入加熱后的芯盒內

，砂芯在芯盒內預熱很快硬化到一定厚度（約為5～16mm) 將之取出，形成表面光滑

、尺寸精確的優質砂芯成品

。

1 生產效高：熱芯盒射芯機工作過程是注砂與緊實同時完成的，并立即預熱在芯盒中硬化

，一個循環周期僅需1-3分鐘

，便可生產出供澆鑄用的砂芯。

　　2 砂芯質量好：能射制任何復雜程度的砂芯

，而且尺寸精確

、表面光潔，從而可以減少鑄件加工量

。

　　3 可以省去很多制芯用輔助設備及工具

、如烘芯爐、烘干器

、芯骨

、臘線等。

4 減輕勞動強度

、操作靈活簡便

、容易上手，采用電加熱

，溫度可自動控制

，工作場地易保持清潔，為制芯過程的機械化

、自動化創造條件

。

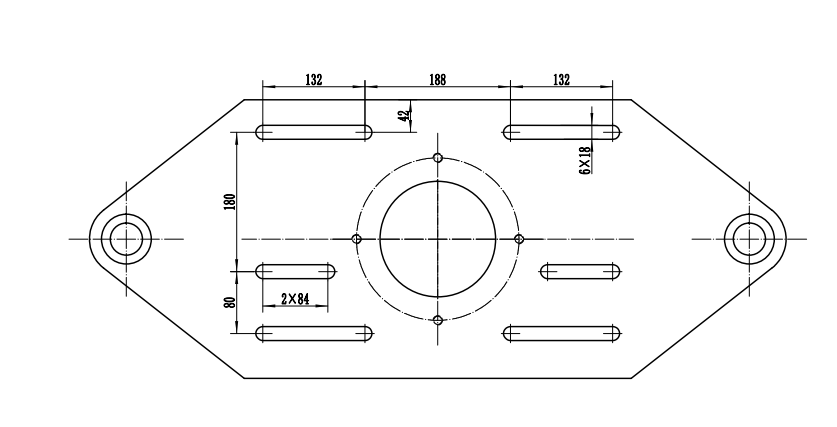

BLX-S-70模具安裝尺寸圖：

70模具安裝螺栓中心距最小300mm.

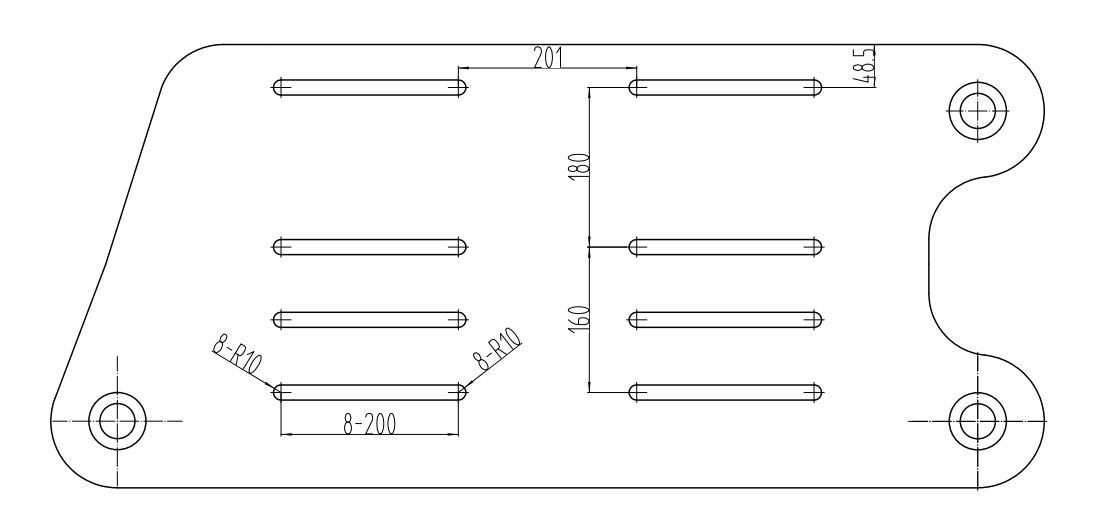

BLX-S-80模具安裝尺寸圖：
